Średnica Rozmiar | 5(M5) | 6(M6) | 8(M8) | 10(M10) | 12(M12) | 14(M14) | 16(M16) | * |
Wybierz |
Nowy produkt

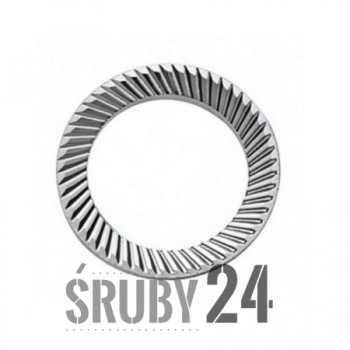

Podkładka okrągła podatna stożkowa ząbkowana Schnorr VS (poszerzana), stal sprężynowa ,ocynk galwaniczny biały.
Ostatnie egzemplarze!
Data dostępności: 2020-07-21
Podkładka okrągła podatna stożkowa ząbkowana Schnorr VS (poszerzana), ze stali sprężynowej w ocynku galwanicznym białym.
Tabela wymiarów podkładki Schnorr VS
dnom | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
Dla gwintów | M5 | M6 | M8 | M10 | M12 | M14 | M16 |
d1 H14 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 |
d2 h14 | 9 | 10 | 13 | 16 | 18 | 22 | 24 |
hmin | 1,07 | 1,08 | 1,32 | 1,64 | 1,65 | 1,76 | 2,21 |
hmax | 1,3 | 1,4 | 1,7 | 2 | 2,1 | 2,2 | 2,6 |
s | 1 | 1 | 1,2 | 1,5 | 1,5 | 1,5 | 2 |
dnom | 18 | 20 | 22 | 24 | 27 | 30 | - |
Dla gwintów | M18 | M20 | M22 | M24 | M27 | M30 | - |
d1 H14 | 19 | 21 | 23 | 25,6 | 28,6 | 31,6 | - |
d2 h14 | 27 | 30 | 33 | 36 | 39 | 45 | - |
hmin | 2,27 | 2,34 | 2,42 | 2,87 | 2,91 | 3,12 | - |
hmax | 2,7 | 2,8 | 3,0 | 3,4 | 3,5 | 3,8 | - |
s | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | - |
